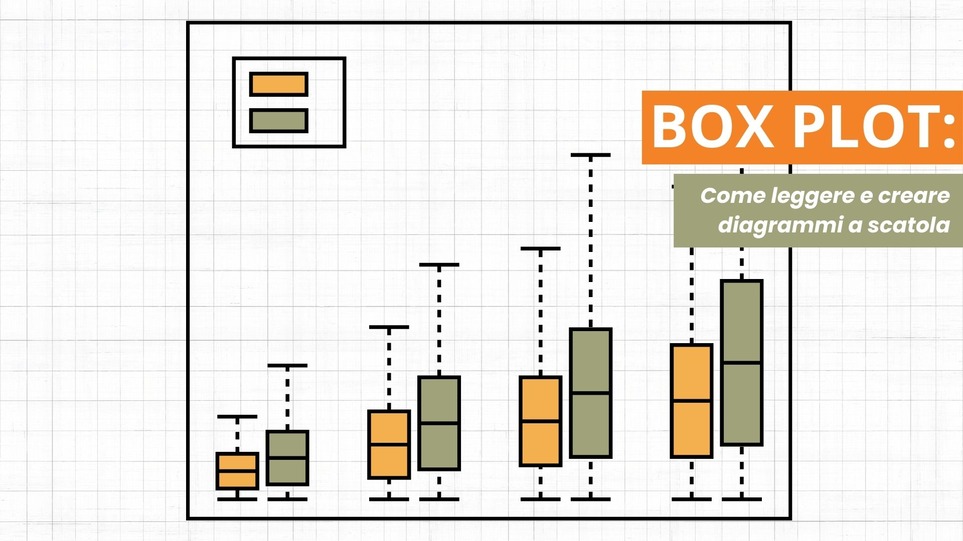

Tutto sul Box Plot: come leggere e creare diagrammi a scatola

Cos’è un Box Plot?

Il Box Plot, conosciuto anche come diagramma a scatola, è uno strumento grafico estremamente potente nell’ambito della statistica descrittiva. La sua principale funzione è quella di riassumere visivamente la distribuzione di un insieme di dati numerici, fornendo in un’unica rappresentazione informazioni chiave come la mediana, i quartili (Q1 e Q3), i valori minimo e massimo (escludendo gli outlier) e gli eventuali valori anomali (outlier).

Grazie alla sua chiarezza visiva, il box plot permette di cogliere in pochi secondi la forma della distribuzione, identificando facilmente:

• La posizione centrale dei dati (mediana),
• La dispersione (ampiezza dell’intervallo interquartile, IQR),
• La simmetria o asimmetria della distribuzione (confrontando la posizione della mediana rispetto alla scatola),
• Eventuali anomalie o valori fuori scala (outlier), che vengono evidenziati graficamente.

Proprio per queste caratteristiche, il box plot è ampiamente utilizzato in analisi dei dati, data science, controllo qualità e business intelligence. Quando si ha a che fare con dataset complessi o molto ampi, è uno strumento ideale per:

• Confrontare più gruppi di dati tra loro, ad esempio in funzione di una variabile categoriale;
• Individuare rapidamente variazioni nei dati;
• Supportare decisioni basate su evidenze statistiche.

In sintesi, il box plot è molto più di un semplice grafico: è una lente d’ingrandimento sul comportamento dei dati, che consente a chi analizza di individuare pattern e problematiche nascoste con estrema rapidità ed efficienza.

A cosa serve un Box Plot?

Il box plot viene utilizzato in una vasta gamma di contesti per diversi scopi legati all’analisi esplorativa dei dati. È uno strumento estremamente versatile e intuitivo che permette di ottenere, in pochi secondi, una panoramica chiara e sintetica di un insieme di valori numerici. Le sue applicazioni principali includono:

1. Analizzare la distribuzione dei dati: il box plot evidenzia come sono distribuiti i valori, mostrando la posizione della mediana, l’ampiezza dell’intervallo interquartile (IQR) e l’estensione complessiva dei dati. Questo consente di comprendere rapidamente se i dati sono concentrati, sparsi, simmetrici o sbilanciati
2. Confrontare più gruppi o variabili: grazie alla sua struttura compatta, è possibile affiancare più box plot per diverse categorie o variabili, facilitando il confronto tra gruppi (ad esempio, vendite mensili in diverse regioni o performance di più reparti aziendali)
3. Identificare asimmetrie e valori anomali (outlier): i box plot rendono visibili le asimmetrie (skewness) nella distribuzione e mettono in evidenza i valori estremi, che possono indicare anomalie, errori nei dati o semplicemente casi eccezionali da analizzare con attenzione
4. Visualizzare la variabilità dei dati (dispersione): l’ampiezza della “scatola” e la lunghezza dei “baffi” mostrano quanto i dati siano dispersi rispetto alla mediana, aiutando a comprendere la stabilità o l’eterogeneità del fenomeno analizzato.

Queste caratteristiche rendono il box plot uno strumento fondamentale in moltissimi ambiti:

• Nel marketing, per analizzare il comportamento dei clienti o confrontare campagne pubblicitarie
• Nella finanza, per studiare l’andamento di titoli, rendimenti o rischi
• Nell’industria, per il controllo qualità o l’analisi delle performance produttive
• Nella ricerca scientifica e accademica, per sintetizzare risultati sperimentali

In generale, ovunque i dati guidino le decisioni, il box plot diventa un alleato prezioso per cogliere pattern, deviazioni e opportunità in modo rapido ed efficace.

Come leggere un Box Plot: spiegazione dei componenti

Un box plot standard è una rappresentazione compatta ma ricca di informazioni, in cui ogni elemento ha un significato ben preciso. I componenti principali sono:

 Mediana (Q2)

La mediana è il valore centrale dei dati ordinati, indicata da una linea orizzontale all’interno della scatola. Essa divide il dataset in due metà uguali: il 50% dei dati si trova al di sotto di essa, l’altro 50% al di sopra. A differenza della media, la mediana non è influenzata dagli outlier o da valori estremi, e per questo fornisce un’indicazione più robusta della tendenza centrale, soprattutto in distribuzioni asimmetriche.

 Box (scatola)

La scatola vera e propria rappresenta l’intervallo interquartile (IQR), cioè il range che racchiude il 50% centrale dei dati, compreso tra il primo quartile (Q1) e il terzo quartile (Q3)

• Q1 (25° percentile) è il valore sotto il quale si trova il 25% dei dati
• Q3 (75° percentile) è il valore sotto il quale si trova il 75% dei datiL’ampiezza del box (Q3 – Q1) fornisce una misura della variabilità dei dati. Se il box è stretto, i dati sono concentrati; se è largo, sono più dispersi.

Whiskers (baffi)

I “baffi” si estendono orizzontalmente (o verticalmente, a seconda dell’orientamento del grafico) dalla scatola verso l’esterno e rappresentano l’intervallo dei dati che non sono considerati outlier.

Per convenzione, i baffi si estendono:

• Fino al valore minimo entro Q1 – 1.5×IQR
• E fino al valore massimo entro Q3 + 1.5×IQR

Tutti i valori che rientrano in questo intervallo vengono considerati “normali” e fanno parte della distribuzione regolare dei dati.

 Outlier (valori anomali)

Gli outlier sono i punti che cadono al di fuori dei limiti dei baffi. Vengono rappresentati come punti isolati, cerchietti o piccoli simboli. Questi valori possono indicare:

• Errori di misura o di inserimento dati
• Comportamenti eccezionali o eventi rari
• Fenomeni da indagare ulteriormente

Riconoscere gli outlier è fondamentale per prendere decisioni informate: a volte vanno esclusi dall’analisi, altre volte possono fornire spunti interessanti.

Perché usare un Box Plot in azienda?

L’uso del box plot in contesti aziendali è particolarmente vantaggioso perché consente di trasformare grandi quantità di dati in insight immediati, utili a supportare strategie, monitoraggio e decision making. Ecco nel dettaglio come può essere applicato in modo efficace:

1.Ridurre il tempo di analisi grazie a una visualizzazione compatta – Il box plot condensa numerose informazioni in un’unica rappresentazione grafica, permettendo di analizzare rapidamente la distribuzione dei dati senza dover ricorrere a tabelle complesse o analisi numeriche approfondite. Questo lo rende perfetto in contesti aziendali dinamici, dove velocità e chiarezza sono fondamentali, ad esempio nei report direzionali o nelle dashboard operative

 2.Evidenziare dati anomali che potrebbero influenzare decisioni o KPI – Valori anomali (outlier) possono avere un impatto significativo sugli indicatori chiave di performance (KPI), portando a interpretazioni errate o decisioni basate su eccezioni. Il box plot li mette subito in evidenza, permettendo ai manager e agli analisti di intervenire tempestivamente, approfondendo le cause o escludendoli dall’analisi, se necessario. Questo è cruciale in ambiti come il controllo qualità, le vendite, il budgeting o l’analisi finanziaria.

 3.Confrontare performance tra reparti, regioni o prodotti – Un grande punto di forza del box plot è la sua capacità di confrontare gruppi tra loro in modo visivo ed efficace. Affiancando più diagrammi (ad esempio uno per ogni reparto, linea di prodotto o area geografica), si possono osservare rapidamente:

• Differenze nella mediana (quindi nelle performance centrali),
• Variazioni nella dispersione dei dati,
• Presenza di anomalie o squilibri.

Questo approccio visivo è ideale per identificare criticità o best performer e orientare azioni correttive o premianti.

 4.Supportare l’analisi esplorativa dei dati (EDA) con un approccio visuale – Durante le prime fasi di un progetto di analisi o data science, è fondamentale comprendere il comportamento dei dati prima di applicare modelli predittivi o tecniche più complesse. Il box plot, insieme ad altri strumenti di visualizzazione, è perfetto per questa fase, in quanto consente di:

• Individuare pattern, outlier e asimmetrie,
• Verificare l’integrità e la qualità del dataset,
• Orientare la scelta delle trasformazioni o dei modelli da applicare.

Grazie a questo approccio visivo, anche i non addetti ai lavori (come stakeholder, manager o clienti) possono interpretare con facilità le informazioni, favorendo una comunicazione più fluida tra team tecnici e decisionali.
